XÍCH CON LĂN 60 / BƯỚC XÍCH (P) 19.05 MM
(ANSI 60-1, 60-2, 60-3, 60-4, 60-5, 60-6, 60SS)


Xích con lăn ANSI 60 (sên 60, mã ISO 12A) là dòng xích truyền động công nghiệp tiêu chuẩn với bước xích P = 19.05 mm (3/4 inch). Nhờ khả năng chịu tải trọng động tốt và độ bền mỏi cao, xích ANSI 60 được ứng dụng rộng rãi trong các hệ thống băng tải, máy đóng gói, dây chuyền chế biến nông sản, chế biến gỗ và hộp giảm tốc cơ khí tải trung - nặng.
Bảng Thông Số Kỹ Thuật Xích Con Lăn 60 Chuẩn ANSI
Kích thước tiêu chuẩn xích 60
-
Bảng tổng hợp kích thước:
-
Bước xích (Pitch): 19.05 mm (6/8 inch)
-
Đường kính con lăn: 11.91 mm
-
Độ rộng trong mắt xích: 12.70 mm
-
Đường kính chốt: 5.96 mm
-
Các loại xích con lăn 60 phổ biến: 60-1, 60-2, 60-3, 60-4, 60-5, 60-6
-

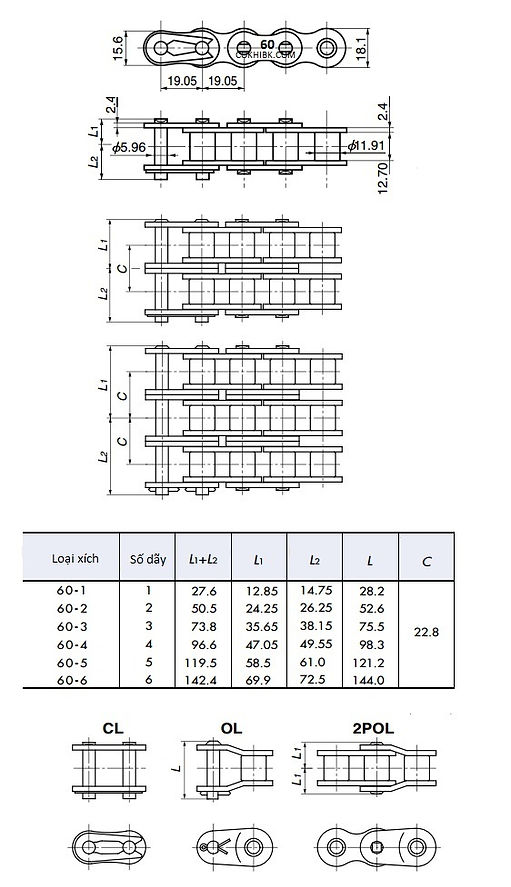

( Chiều dài chốt L, độ dày má xích: 2.4 mm, chiều cao má xích: 18.1 mm, khoảng cách dải xích C; 22.8 mm). Tham khảo bảng thông số.
-
Tải Trọng Kéo, Độ Bền Cơ Học, Phân Loại Và Ứng Dụng
1. Xích đơn 1 dãy (60-1): tải trọng cho phép tối đa 8.83 kN (900 kgf).
Phổ biến nhất; dùng cho băng tải con lăn nhẹ/trung bình, máy đóng gói bao bì, máy cày, máy gặt nông nghiệp.
2. Xích đôi (60-2): tải trọng cho phép tối đa 15 kN (1530 kgf).
Tăng 70% tải trọng làm việc liên tục; dùng cho băng tải gạch men, chuyền tải gỗ ván ép, máy ép nhựa, xích tải hệ thống nâng hạ.
3. Xích 60-3 (Xích ba): tải trọng cho phép tối đa 22.1 kN (2250 kgf).
Truyền công suất lớn trong không gian hạn chế; dùng cho trục truyền động chính nhà máy xi măng, máy trộn công nghiệp tải nặng, băng tải xích cào.
Ngoài con xích 60 4 dãy (60-4), 5 dãy (60-5), 6 dãy (60-6)
- 60-4: 29.1 kN (2970 kgf)
- 60-5: 34.4 kN (3510 kgf)
- 60-6: 40.6 kN (4140 kgf)
Dòng đặc chủng chịu va đập cực lớn ở vận tốc thấp-trung bình; dùng cho giàn khoan, máy tời kéo tàu thủy, cụm máy nghiền khoáng sản hạng nặng.
* (Lưu ý: Tải trọng kéo đứt xích 60 ở trên đối với thép Carbon nhiệt luyện, thông số có thể chênh lệch nhẹ tùy thuộc vào chất liệu thép và thương hiệu sản xuất như KANA, Tsubaki, DID, OCM, Dongbo, Donghua, Unibear, CHC, ...).
4. Xích 60 Inox (SUS 304 / SUS 316)
Xích con lăn Inox 60 (60SS / Stainless Steel) có cùng thông số kích thước hình học với xích thép carbon ANSI 60 (P = 19.05 mm), nhưng được chế tạo từ hợp kim Inox 304 hoặc Inox 316. Mặc dù lực kéo cho phép của xích Inox thấp hơn khoảng 30% - 40% so với xích thép carbon nhiệt luyện, xích 60SS lại có đặc tính kháng ăn mòn, chống gỉ sét tuyệt đối và chịu nhiệt độ khắc nghiệt.
Ứng dụng thực tế của xích Inox 60:
-
Dây chuyền chế biến Thực phẩm & Đồ uống
-
Ngành chế biến Thủy hải sản & Môi trường nước biển
-
Công nghiệp Hóa chất, Dược phẩm & Phòng sạch
-
Môi trường nhiệt độ khắc nghiệt (Đông lạnh & Lò sấy)

5. Xích 60 Có Tay Gá (Attachment Chain)
Xích con lăn ANSI 60 có gá (Attachment Chain 60) là dòng xích truyền động bước 19.05 mm (3/4 inch) được lắp thêm các tai gá (tay gá) bằng thép hoặc inox trên má xích.
Loại xích này không chỉ đóng vai trò truyền động quay giữa các trục nhông mà còn đảm nhận chức năng kẹp, gá, giữ, kéo hoặc nâng hạ sản phẩm/vật liệu chuyển động đồng bộ theo chu kỳ trên dây chuyền.

Ứng dụng thực tế của Xích 60 có gá:
Nhờ bước xích 19.05 mm vừa đủ cứng vững, chịu lực kéo trung bình - nặng tốt, xích 60 có gá là giải pháp hàng đầu trong các hệ thống tự động hóa:
-
Băng tải phân loại & Đóng gói: Gắn các tấm gạt nhựa/thép để đẩy hộp carton, thùng hàng, chai lọ qua các công đoạn cân, dán nhãn, đóng thùng.
-
Ngành chế biến Gỗ & Sản xuất Nông sản: Gắn các thanh cào/gạt để vận chuyển gỗ ván ép, mùn cưa, hoặc cào lúa, hạt nông sản trong các xưởng sấy.
-
Dây chuyền Thực phẩm & Thủy hải sản (Dùng xích Inox 60SS có gá): Gắn các vạt đỡ, khay chứa để chuyển sản phẩm qua lò nướng, hệ thống cấp đông IQF hoặc bể rửa tự động.
-
Dây chuyền Chế tạo & Lắp ráp Cơ khí: Dùng gá chốt dài (Extended Pin) để gá lắp các chi tiết máy, vỏ thiết bị di chuyển đồng bộ qua các trạm rô-bốt hàn, sơn hoặc lắp ráp.
-
Máy đóng gói bao bì & Ngành in ấn: Kẹp giữ màng ni-lông, giấy hoặc bao bì kéo qua các lô cuộn định hình.
Nhông Xích 60 – Phụ Kiện Truyền Động Đi Kèm
Để hệ thống vận hành êm ái và kéo dài tuổi thọ, bạn cần chọn nhông xích ANSI 60 (ký hiệu Nhông 60 hoặc Sprocket 60). Nhông 60 được gia công chính xác theo chuẩn bước xích 19.05 mm, đảm bảo ăn khớp hoàn hảo với xích 60 (12A), giảm tiếng ồn và hạn chế mài mòn.
Khóa Xích 60-1CL

Khóa xích dạng phe gài (Connecting Link CL): Dùng để nối 2 đầu dây xích lại thành vòng kín. Khóa xích 60 dễ dàng tháo lắp, thích hợp cho xích 60.
Eo Xích 60-1OL

Mắt xích cong hay còn gọi là khóa lẻ, khóa nửa (Offset Link OL): Dùng khi cần điều chỉnh chiều dài dây xích theo số mắt lẻ.
Dấu Hiệu Nhận Biết Xích 60 Bị Mòn Và Cần Thay Thế
1. Độ giãn xích: Xích bị giãn vượt quá 1.5% đến 2% chiều dài ban đầu. 2. Con lăn/Chốt bị mòn: Xuất hiện vệt rãnh, nứt vỡ hoặc bị kẹt cứng do thiếu mỡ bôi trơn. 3. Tiếng ồn lớn: Xích bị trượt răng trên nhông hoặc phát ra tiếng va đập bất thường.
Cách Bảo Dưỡng Và Bôi Trơn Xích 60 Đúng Kỹ Thuật
Để duy trì hiệu suất hoạt động: Bôi trơn định kỳ bằng mỡ hoặc dầu chuyên dụng cho xích công nghiệp. Vệ sinh sạch bụi bẩn, phoi kim loại trước khi tra dầu mỡ mới. Tăng đơ điều chỉnh độ căng của dây xích phù hợp, tránh để xích quá trùng hoặc quá căng gây nhanh mòn.
Cách Tính Chiều Dài Xích Và Các Yếu Tố Chọn Đúng Mã Xích 60 Cho Hệ Thống
Xác Định Chuẩn Xích 60
1. Bước xích (P): 19.05 mm
2. Đường kính con lăn: ~11.91 mm.
3. Độ rộng bên trong: ~12.70 mm mm (Nếu ~11.68 mm là xích 12B)
4. Đường kính chốt: ~5.94 - 5.96 mm
5. Cấu trúc dãy xích: Xích đơn (60-1), Xích đôi (60-2), Xích 3 dãy (60-3)
Vật Liệu & Môi Trường
Chất liệu xích: Thép Carbon (nhiệt luyện), Inox 304/316, Mạ kẽm/Niken
Các Yếu Tố Để Chọn Loại Xích Công Nghiệp
Trong thiết kế và lựa chọn xích cho hệ thống băng tải, việc nắm rõ tải trọng chung hay môi trường chỉ mới là bước đầu. Ngoài ra, để nắm rõ việc lựa chọn xích 60 đúng lực kéo, chiều dài, tải trọng không quá yếu cũng không quá lãng phí so với nhu cầu, bạn cần thu thập thêm các thông số chi tiết và áp dụng quy trình tính toán lực.
