XÍCH CON LĂN 50 / BƯỚC XÍCH (P) 15.875 MM
(ANSI 50-1, 50-2, 50-3, 50-4, 50-5, 50-6, 50SS)
Kích thước tiêu chuẩn xích 50
-
Bảng tổng hợp kích thước:
-
Bước xích (Pitch): 15.875 mm (5/8 inch)
-
Đường kính con lăn: 10.16 mm
-
Độ rộng trong mắt xích: 9.53 mm
-
Đường kính chốt: 5.09 mm
-
Các loại xích con lăn 50 phổ biến: 50-1, 50-2, 50-3, 50-4, 50-5, 50-6
-
( Chiều dài chốt L, độ dày má xích: 2mm, chiều cao má xích: 15mm, khoảng cách dải xích C). Tham khảo bảng thông số.
-
Xích con lăn ANSI 50 (tương đương mã ISO/JIS 10A) là dòng xích truyền động tiêu chuẩn hệ Mỹ được sử dụng phổ biến bậc nhất hiện nay. Với thiết kế tối ưu, khả năng chịu lực kéo lớn và chống mài mòn vượt trội, sên 50 đóng vai trò cốt lõi trong các hệ thống truyền lực và băng tải công nghiệp.
Bảng Thông Số Kỹ Thuật Xích Con Lăn 50 Chuẩn ANSI
Tải Trọng Kéo, Độ Bền Cơ Học, Phân Loại Và Ứng Dụng
1. Xích đơn 1 dãy (50-1): tải trọng cho phép tối đa 6.37kN (650 kgf).
Dùng cho các hệ thống truyền động tiêu chuẩn, tải trọng vừa và nhỏ.
2. Xích đôi (50-2): tải trọng cho phép tối đa 10.7 kN (1100 kgf).
Tăng gấp đôi khả năng chịu tải, phù hợp cho hệ thống truyền lực nặng.
3. Xích 50-3 (Xích ba): tải trọng cho phép tối đa 16 kN (1630 kgf).
Dành cho các ứng dụng đặc biệt yêu cầu công suất và độ bền kéo cực cao.
Ngoài con xích 50 4 dãy (50-4), 5 dãy (50-5), 6 dãy (50-6)
- 50-4: 21.1kN (2150 kgf)
- 50-5: 24.9kN (2540 kgf)
- 50-6: 29.3kN (2990 kgf)
(Lưu ý: Tải trọng kéo đứt có thể chênh lệch nhẹ tùy thuộc vào chất liệu thép và thương hiệu sản xuất như KANA, Tsubaki, DID, OCM, Dongbo, Donghua, Unibear, CHC, ...).
4. Xích 50 Inox (SUS 304 / SUS 316)
Xích inox 50SS được chế tạo hoàn toàn bằng vật liệu thép không gỉ (phổ biến nhất là Inox 304). Dòng xích này được thiết kế chuyên dụng cho các môi trường vận hành khắc nghiệt mà xích thép carbon thông thường không thể đáp ứng như: chống ăn mòn & chống gỉ sét tuyệt đối. chịu nhiệt độ cực tốt, đảm bảo vệ sinh an toàn thực phẩm, tính kháng từ. Lưu ý về tải trọng: Do bản chất vật liệu Inox mềm hơn thép carbon đã qua nhiệt luyện, độ bền kéo và tải trọng làm việc của xích 50SS thường thấp hơn khoảng 20% – 30% so với xích ANSI 50 thép carbon tiêu chuẩn. Ứng dụng thực tế của Xích Inox 50SS Xích 50SS được ứng dụng rộng rãi trong các máy móc ngành công nghiệp đòi hỏi khắt khe về độ sạch, khả năng chống ăn mòn và độ bền môi trường: máy chế biến thực phẩm & đồ uống, máy đông lạnh công nghiệp & lò sấy. máy trong ngành dược phẩm & mỹ phẩm. máy công nghiệp hóa chất & xi mạ. máy móc trong môi trường ngoài trời & ven biển.

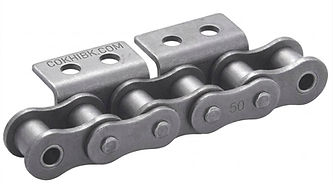

5. Xích 50 Có Tay Gá (Attachment Chain)
Xích tai gá 50 (tên tiếng Anh: Attachment Chain 50) là dòng xích con lăn tiêu chuẩn ANSI 50 (bước xích 15.875mm ~5/8 inch) nhưng được thiết kế thêm các tai gá (bắt gá / tay gá) trên má xích.
Khác với xích truyền động thông thường chỉ dùng để quay nhông và truyền lực, xích tai gá 50 được dùng chủ yếu làm xích tải trong các hệ thống băng chuyền, cho phép gá lắp các gá kẹp, thanh gạt, mảng đỡ hoặc phụ kiện định hình sản phẩm.
Ứng dụng thực tế của Xích Tai Gá 50
Nhờ khả năng liên kết linh hoạt với các cơ cấu phụ, xích tai gá 50 là thành phần không thể thiếu trong các dây chuyền vận chuyển và tự động hóa:
-
Băng tải dây chuyền đóng gói & Chế biến
-
Ngành chế biến thực phẩm & Nông sản
-
Ngành dệt may & Giày da
-
Máy móc tự động hóa & Lắp ráp linh kiện
Nhông Xích 50 – Phụ Kiện Truyền Động Đi Kèm
Để hệ thống vận hành êm ái và kéo dài tuổi thọ, bạn cần chọn nhông xích ANSI 50 (ký hiệu Nhông 50 hoặc Sprocket 50). Nhông 50 được gia công chính xác theo chuẩn bước xích 15.875mm, đảm bảo ăn khớp hoàn hảo, giảm tiếng ồn và hạn chế mài mòn.
Khóa Xích 50-1CL
Khóa xích dạng phe gài (Connecting Link CL): Dùng để nối 2 đầu dây xích lại thành vòng kín. Khóa xích 50 dễ dàng tháo lắp, thích hợp cho xích 50.
Eo Xích 50-1OL
Mắt xích cong hay còn gọi là khóa lẻ , khoa nửa (Offset Link OL): Dùng khi cần điều chỉnh chiều dài dây xích theo số mắt lẻ.
Dấu Hiệu Nhận Biết Xích 50 Bị Mòn Và Cần Thay Thế
1. Độ giãn xích: Xích bị giãn vượt quá 1.5% đến 2% chiều dài ban đầu.
2. Con lăn/Chốt bị mòn: Xuất hiện vệt rãnh, nứt vỡ hoặc bị kẹt cứng do thiếu mỡ bôi trơn.
3. Tiếng ồn lớn: Xích bị trượt răng trên nhông hoặc phát ra tiếng va đập bất thường.
Cách Bảo Dưỡng Và Bôi Trơn Xích 50 Đúng Kỹ Thuật
Để duy trì hiệu suất hoạt động:
-
Bôi trơn định kỳ bằng mỡ hoặc dầu chuyên dụng cho xích công nghiệp.
-
Vệ sinh sạch bụi bẩn, phoi kim loại trước khi tra dầu mỡ mới.
-
Tăng đơ điều chỉnh độ căng của dây xích phù hợp, tránh để xích quá trùng hoặc quá căng gây nhanh mòn.
Cách Tính Chiều Dài Xích Và Các Yếu Tố Chọn Đúng Mã Xích 50 Cho Hệ Thống
Xác Định Chuẩn Xích 50
1. Bước xích (P): 15.875 mm
2. Đường kính con lăn: ~10.16 mm.
3. Độ rộng bên trong: ~9.525 - 9.55 mm (Nếu ~9.65 mm là xích 10B)
4. Đường kính chốt: ~5.09 mm
5. Cấu trúc dãy xích: Xích đơn (50-1), Xích đôi (50-2), Xích 3 dãy (50-3)
Vật Liệu & Môi Trường
Chất liệu xích: Thép Carbon (nhiệt luyện), Inox 304/316, Mạ kẽm/Niken
Trong thiết kế và lựa chọn xích cho hệ thống băng tải, việc nắm rõ tải trọng chung hay môi trường chỉ mới là bước đầu. Ngoài ra, để nắm rõ việc lựa chọn xích 50 đúng lực kéo, chiều dài, tải trọng không quá yếu cũng không quá lãng phí so với nhu cầu, bạn cần thu thập thêm các thông số chi tiết và áp dụng quy trình tính toán lực.
Các Yếu Tố Để Chọn Loại Xích Công Nghiệp
THÔNG SỐ XÍCH 50 TSUBAKI
THÔNG SỐ XÍCH DID 50
THÔNG SỐ XÍCH OCM 50
